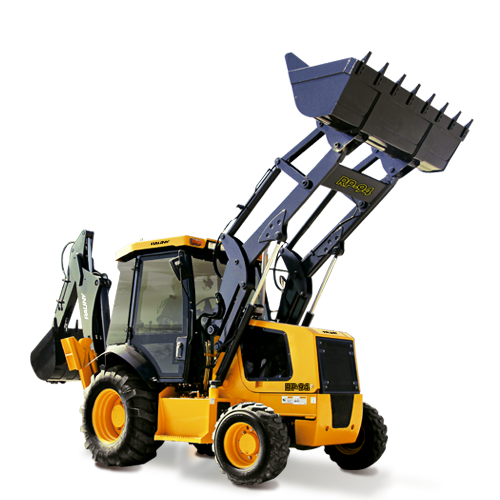

Pala RP 94

Línea Vial

Descubr? la fuerza que abre caminos. L?nea Vial Pauny, un amplio parque de maquinaria para trabajos de construcci?n, mejora y mantenimiento de rutas y calles, movimiento de tierras, compactaci?n y nivelaci?n de suelos, asfaltado, excavaciones, desmontes, zanjeos y saneamiento, entre otros.


La serie contempla todas las variables para trabajar con seguridad, optimizar tiempos y facilitar el traslado de maquinaria.

Robustos, ?giles, de alta durabilidad y rendimiento en los terrenos m?s diversos, los Pauny aportan facilidad en el manejo, excelente visibilidad y la confianza que demandan los proyectos m?s exigentes.

Consultá por este producto

080077 PAUNY(72869)

Características Técnicas

DESCARGAR MANUAL
CONFIGURÁ TU PAUNY

Motor

Marca/Modelo:
Cummins / B4.5

Potencia:

Potencia del motor a régimen nominal kw (HP):
De 80 HP a 2500 rpm.

Tipo:
Diesel 4 tiempos.

Régimen de potencia máxima (rpm):
2500

Torque máximo (Nm):

Régimen de torque máximo (rpm):
1500

Número de cilindros:
4 en línea.

Cilindrada (cm3):
4500

Aspiración:
Normal.

Diámetro / Carrera (mm):

Relación de compresión:

Inyección:

Sistema de enfriamiento:

Arranque:

Reserva de torque (%):

Consumo mínimo (g/kw.h):

Lubricación:

Filtro de aire:

Sistema de escape:

Transmisión

Tipo:
Power Shift, con convertidor de par.

Caja de cambios:

Eje delantero:

Eje trasero:

Presion del sistema de direccion (mpa):

Velocidades:
4 de avance y 2 de retroceso.

Marca:
ZF

Modelo:
4WG90

Bloqueo de diferencial (NoSPin):

Relación de torque:

Máxima velocidad de entrada del motor (r.p.m.):

Máximo torque admisible de motor (Nm):

Embrague

Tipo:

Diámetro del disco: TDF / Transmisión

Sistema Hidráulico

Tipo:
De centro cerrado sensible a la carga Load Sensing, con bomba a pistones de caudal variable acoplada directamente a la transmisión. Alimenta la dirección y los comandos hidráulicos del cargador y la retroexcavadora. Estos comandos operan en base al equilibrio de presiones, garantizando alimentación simultánea de dos o más funciones con independencia de la presión necesaria. Cilindros hidráulicos de construcción específica para uso vial, marca HIDROVER.

Caudal máximo de trabajo (l/min):

Caudal de trabajo (l/min):
140 l a 2200 rpm.

Presión máxima de trabajo (bar):

Presión de trabajo (Mpa):

Presión del sistema de dirección (Mpa):

Presión de alivio:
210

Salidas hidráulicas:

Depósito de fluido:

Hidráulica de dirección:

Cilindros hidráulicos:

Sistema de filtrado:
Capacidad de 10 micrones.

Banco de válvulas:

Sistema Eléctrico

Tensión (V):

Alternador (A):

Batería (Ah):

Toma de Fuerza

Tipo:

Velocidad TDF:

Barra de tiro:

Capacidades y Peso

Tanque de combustible (depósito)(l):

Depósito con TDF delantera:

Depósito auxiliar:

Tanque de fluido hidráulico (l):

Cárter incluido filtro de aceite (l):

Caja de cambios (l):

Diferencial trasero (l):

Caja de cambios y Diferencial trasero (l):

Diferencial delantero (l):

Transmisión (l):

Transmisión (kg):

Transmisión y diferencial trasero (l):

Eje delantero (diferencial / mazas):

Peso sin lastre en orden de marcha (kg):

Peso con lastre con agua en las cubiertas y tanque de combustible lleno (kg):

Carga nominal (kg):

Peso operativo (kg):

Capacidad de balde (m3):

Tiempo del ciclo de tracción:

Fuerza máxima de tracción:

Fuerza máxima de desplazamiento:

Mazas delanteras c/u (l):

Capacidad de lubricante (sin radiador) (l):

Peso máquina base (kg):

Eje delantero (kg):

Eje trasero (kg):

Peso máximo (kg):

Tiempo de ciclo total (s):

Articulación y Pivoteo

Tipo:

Ángulo de giro (°):

Ángulo de articulación (°):

Mínimo radio de giro (mm):

Ángulo de pivoteo total (°):

Frenos

Frenos de servicio:
Independiente o simultáneo por rueda, con accionamiento hidráulico.

Frenos de estacionamiento:
De montaje interno.

Tracción

Simple / Doble:

Rodados

Delanteros / Traseros:

Delanteros :
12 x 16,5

Traseros:
19,5 x 24

Tipo:

Medida de cubiertas:

Llantas:

Chasis

Tipo de chasis:

Puesto de Comando

Tipo:

Dirección:

Cabina:
Diseño moderno. Con A/A. Dos puertas de acceso.

Características de la columna de dirección:

Tablero:

Llave de luces:

Asiento:
Giratorio, de múltiples regulaciones. Cómodo.

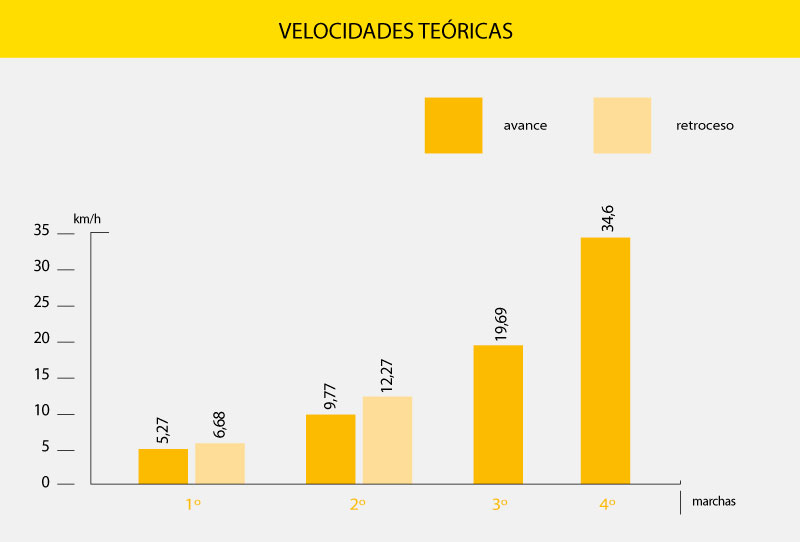

Tabla de Velocidades

Dimensiones

Distancia entre ejes (mm):

Dimensión total (mm):

Longitud total (mm):

Altura máxima (mm):

Altura máx. de descarga(mm):

Alcance de descarga(mm):

Despeje del suelo (mm):

Altura al volante (mm):

Trocha mínima (mm):

Trocha máxima (mm):

Trocha máxima simple (mm):

Trocha delantera (mm):

Trocha trasera (mm):

Trocha (mm):

Ancho máximo (mm):

Ancho total con rodados simples (mm):

Ancho total con duales (mm):

Ancho máximo simple / dual (mm):

Largo con cucharón (mm):

Ancho total (mm):

Trocha máxima simple/dual (mm):

Trocha máxima con duales (mm):

Altura máxima al volante (mm):

Velocidad de Traslado

Adelante(km/h):

Atras (km/h):

Ejes

Delantero:
ZF MS-B 3025. Relación de transmisión: 12,574. Acople de la tracción delantera por accionamiento eléctrico.

Trasero:
ZF MT-B 3065. Relación de transmisión: 19,840.

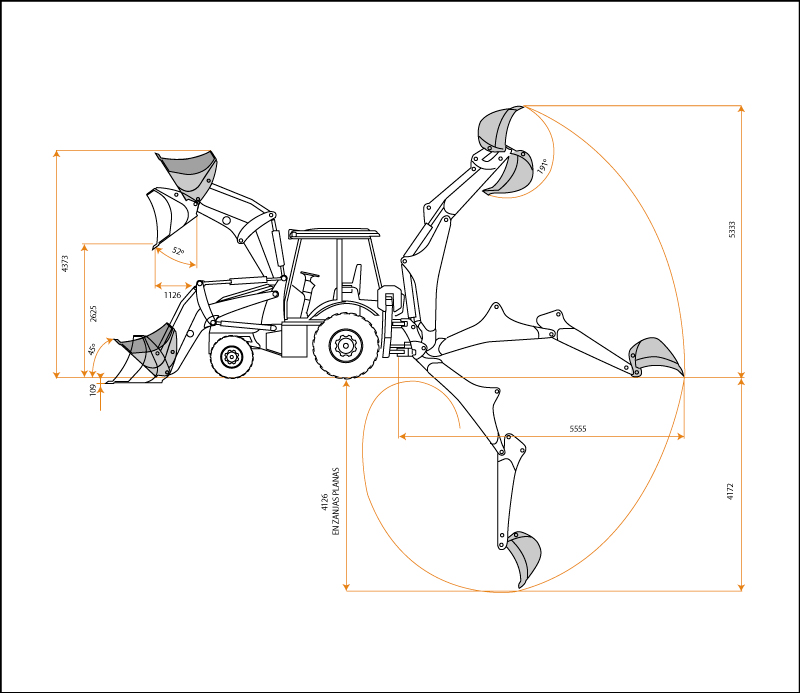

Capacidades Cargador Frontal

Capacidad de balde al ras (m3):
0,89

Capacidad de balde colmado (m3):
1

Alcance de carga (m):
1,12

Altura de descarga (m):
2,62

Altura total de operación (m):
4,37

Ángulo de volteo (°):
45

Ángulo de descarga (°):
52

Capacidades Retroexcavadora

Alcance desde articulación central (m):
5,55

Alcance de carga (m):
2,5

Altura de operación (m):
4,47

Profundidad de excavación (m):
4,17

Profundidad de excavación con fondo plano (m):
4,12

Fuerza de plegado del brazo (kgf):
3,32

Arco de giro (°):
180

Fuerza de penetración de balde (kgf):
6,566

Ancho de balde standard:
24'' (610 mm)

Altura de carga (m):
3,51

Datos Operacionales

Altura de transporte (m):
3,5

Ancho de transporte (m):
2,2

Longitud de transporte (m):
7,3

Distancia entre ejes (m):
2,19

Altura de cabina (m):
2,9

Peso operativo (kg):
7500

Luces

Delanteras:
2 faros de trabajo y 2 de giro.

Traseras:
2 faros de trabajo, 2 de posición y 2 de giro.

Enganche

Elevador hidráulico
(Enganche de tres puntos):

Barra de tiro:

Categoría:

Juntas Inferiores:

Otros

Tracción:

Lastre:

Equipamiento de Serie

Cámara de retroceso:

Desacople hidráulico del balde desde la cabina:

Luces para trabajo nocturno:

Aire acondicionado:

Tercera vía hidráulica para pinche Levanta Rollo:

Joystick hidráulico:

Tandem

Tipo:

Espesor (mm):

Paso de cadena de accionamiento (mm):

Distancia entre ejes (mm):

Oscilación (°):

Tipo de cojinetes:

Vertedera

Tipo:

Dimensiones (mm):

Presión máxima de la hoja (eq. estándar)(kg):

Alcance máximo por fuera de las ruedas (mm):

Ángulo máximo para corte de talud (°):

Operaciones:

Elevación de la cuchilla:

Desplazamiento lateral:

Inclinación de la hoja:

Máxima elevación sobre el suelo (mm):

Desplazamiento lat. del centro del circulo (mm):

Desplazamiento lat. de la vertedera (mm):

Cantoneras:

Rieles:

Escarificador

Cantidad de uñas:

Ancho de trabajo (mm):

Barra de tiro:

Ripper:

Circulo

Tipo:

Diámetro externo (mm):

Rotación (continua)(°):

Soportes:

Espesor (mm):

Mando del circulo:

Hoja Topadora Frontal

Tipo:

Ruedas Compactadoras

Tipo:

Equipamiento Extra

Kit de rasca-barros:

Cerramiento inf. Completo:

Cerramiento tanque hidráulico:

Elementos Opcionales

Elevador hidráulico 3 puntos:

Enganche trasero para acoplado:

Aire acondicionado:

Techo parasol:

Cabina cerrada:

Elevador hidráulico:

Contrapeso:

Equipo hidráulico:

Barra de tiro:
