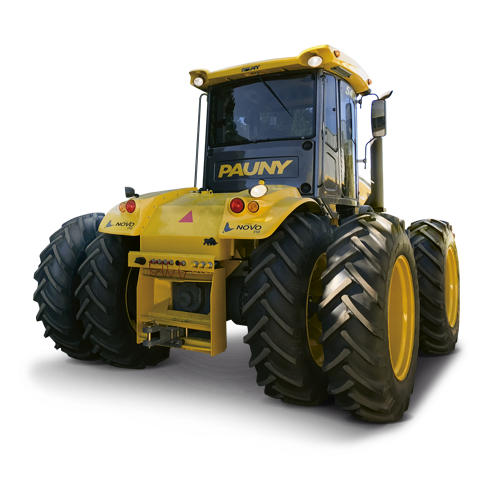

Tractor 580ie

Línea Novo

Con todo el aval de la fuerza de la mayorí­a, Pauny irrumpe con su línea de tractores articulados de Alta Gama NOVO. Potentes, incondicionales, están equipados con el emblemático y eficaz motor Cummins de 4 tiempos y un sistema hidráulico de centro cerrado Load Sensing. La serie llega con un diseño de gran impacto y confort superior.


Gracias al novedoso diseño de cabina panorámica y a la máxima comodidad para el maquinista, el NOVO Pauny convierte las extensas jornadas de trabajo rural en una experiencia realmente amena.

Consultá por este producto

080077 PAUNY(72869)

Características Técnicas

DESCARGAR MANUAL
CONFIGURÁ TU PAUNY

Motor

Marca/Modelo:
Cummins / QSB 6.7

Potencia:

Potencia del motor a régimen nominal kw (HP):
195 (260)

Tipo:
Diesel 4 tiempos.

Régimen de potencia máxima (rpm):
2200

Torque máximo (Nm):
987 (101)

Régimen de torque máximo (rpm):
1500

Número de cilindros:
6 en línea.

Cilindrada (cm3):
6.700

Aspiración:
Turbo sobrealimentado con inter cooler.

Diámetro / Carrera (mm):
107 / 124

Relación de compresión:
17.2:1

Inyección:
Electrónica

Sistema de enfriamiento:
Por líquido a presión, con termostato. Con sistema de desaireación.

Arranque:
Eléctrico 12 V, con llave de contacto, interruptor de seguridad y fusible.

Reserva de torque (%):

Consumo mínimo (g/kw.h):

Lubricación:

Filtro de aire:

Sistema de escape:

Transmisión

Tipo:
De engranajes helicoidales en toma constante, con 4 (cuatro) árboles dispuestos en cascada. Acople semi-sincronizado por engranajes internos de accionamiento manual mediante 3 (tres) palancas.

Caja de cambios:
Número de velocidades: 3 (tres) marchas de avance y 1 (una) de retroceso, que combinadas con las cuatro gamas totalizan 12 (doce) marchas de avance y 4 (cuatro) de retroceso.

Eje delantero:
Reducción final tipo epicicloidal. Interno, junto al diferencial. Número de satélites: 3 (tres). Relación de transmisión: 6:1. Relación de corona y piñón: 5,5:1.

Eje trasero:
Reducción final tipo epicicloidal. Interno, junto al diferencial. Número de satélites: 3 (tres). Relación de transmisión: 6:1. Relación de corona y piñón: 5,5:1.

Presion del sistema de direccion (mpa):

Velocidades:

Marca:

Modelo:

Bloqueo de diferencial (NoSPin):

Relación de torque:

Máxima velocidad de entrada del motor (r.p.m.):

Máximo torque admisible de motor (Nm):

Embrague

Tipo:
Fricción en seco, con accionamiento mecánico a pedal.

Diámetro del disco: TDF / Transmisión
15'' (380 mm) monodisco.

Sistema Hidráulico

Tipo:
De centro cerrado (load sensing), con bomba de pistones axiales de caudal y presión variable.

Caudal máximo de trabajo (l/min):
155 a 2200 rpm del motor

Caudal de trabajo (l/min):

Presión máxima de trabajo (bar):
180

Presión de trabajo (Mpa):

Presión del sistema de dirección (Mpa):

Presión de alivio:

Salidas hidráulicas:
3 salidas para cilindros de doble efecto.

Depósito de fluido:
Independiente

Hidráulica de dirección:

Cilindros hidráulicos:

Sistema de filtrado:
Con filtro de malla metálica a la salida del depósito y filtro de papel de 10 micrones en retorno.

Banco de válvulas:

Sistema Eléctrico

Tensión (V):
12 V, con negativo a masa.

Alternador (A):
12 V, 110 A, con regulador de voltaje incorporado.

Batería (Ah):
1 (una) de 12 V y 130 Ah.

Toma de Fuerza

Tipo:
De accionamiento mecánico manual. Régimen nominal 540 rpm. / Opc.: 1000 rpm.

Velocidad TDF:
540 rpm.

Barra de tiro:

Capacidades y Peso

Tanque de combustible (depósito)(l):
521

Depósito con TDF delantera:

Depósito auxiliar:

Tanque de fluido hidráulico (l):
130

Cárter incluido filtro de aceite (l):
20

Caja de cambios (l):
20

Diferencial trasero (l):
55

Caja de cambios y Diferencial trasero (l):

Diferencial delantero (l):
45

Transmisión (l):

Transmisión (kg):

Transmisión y diferencial trasero (l):

Eje delantero (diferencial / mazas):

Peso sin lastre en orden de marcha (kg):
9.010

Peso con lastre con agua en las cubiertas y tanque de combustible lleno (kg):
13.010

Carga nominal (kg):

Peso operativo (kg):

Capacidad de balde (m3):

Tiempo del ciclo de tracción:

Fuerza máxima de tracción:

Fuerza máxima de desplazamiento:

Mazas delanteras c/u (l):

Capacidad de lubricante (sin radiador) (l):

Peso máquina base (kg):

Eje delantero (kg):

Eje trasero (kg):

Peso máximo (kg):

Tiempo de ciclo total (s):

Articulación y Pivoteo

Tipo:
Mediante soporte de tres puntos; rótula con articulación y pivoteo en forma conjunta.

Ángulo de giro (°):
70° (±35° del centro)

Ángulo de articulación (°):

Mínimo radio de giro (mm):

Ángulo de pivoteo total (°):
30° (±15° del centro)

Frenos

Frenos de servicio:
De disco sobre salida de transmisión, con accionamiento hidráulico.

Frenos de estacionamiento:
Comandado por palancas sobre el freno de servicio.

Tracción

Simple / Doble:
Doble.

Rodados

Delanteros / Traseros:

Delanteros :
460/85R34 / 460/85R38 / 18.4 x 34 simple y duales / 18.4 x 38 simple y duales

Traseros:
23.1 x 30 (12 telas) simple y duales / 24.5 x 32 (12 telas) simple.

Tipo:

Medida de cubiertas:

Llantas:

Chasis

Tipo de chasis:

Puesto de Comando

Tipo:

Dirección:
Hidrostática sensitiva sobre la articulación.

Cabina:
Antivuelco, hermética e insonora, montada sobre tacos de goma antivibratorios con A/A frío/calor. Columna de dirección: regulable en altura y profundidad, para obtener la mejor posición de manejo.

Características de la columna de dirección:

Tablero:
Compacto digital, con indicadores digitales: rpm del motor, presión de aceite, temperatura de refrigeración, nivel de combustible.

Llave de luces:
Llave de luces incorporada a la columna de dirección.

Asiento:
Anatómico, con regulación en todas las direcciones.

Tabla de Velocidades

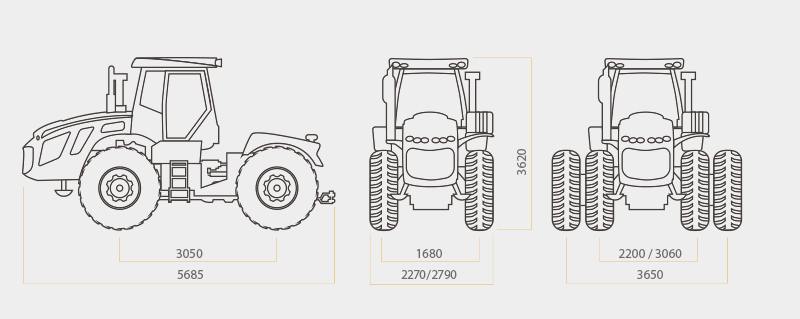

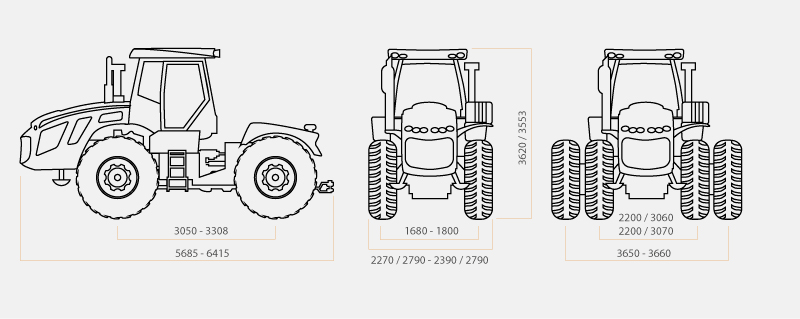

Dimensiones

Distancia entre ejes (mm):
3050

Dimensión total (mm):

Longitud total (mm):
5685

Altura máxima (mm):
3620

Altura máx. de descarga(mm):

Alcance de descarga(mm):

Despeje del suelo (mm):
550

Altura al volante (mm):

Trocha mínima (mm):
1680

Trocha máxima (mm):

Trocha máxima simple (mm):

Trocha delantera (mm):

Trocha trasera (mm):

Trocha (mm):

Ancho máximo (mm):

Ancho total con rodados simples (mm):
2270 / 2790

Ancho total con duales (mm):
3650

Ancho máximo simple / dual (mm):

Largo con cucharón (mm):

Ancho total (mm):

Trocha máxima simple/dual (mm):
2200 / 3060

Trocha máxima con duales (mm):

Altura máxima al volante (mm):

Velocidad de Traslado

Adelante(km/h):

Atras (km/h):

Ejes

Delantero:

Trasero:

Capacidades Cargador Frontal

Capacidad de balde al ras (m3):

Capacidad de balde colmado (m3):

Alcance de carga (m):

Altura de descarga (m):

Altura total de operación (m):

Ángulo de volteo (°):

Ángulo de descarga (°):

Capacidades Retroexcavadora

Alcance desde articulación central (m):

Alcance de carga (m):

Altura de operación (m):

Profundidad de excavación (m):

Profundidad de excavación con fondo plano (m):

Fuerza de plegado del brazo (kgf):

Arco de giro (°):

Fuerza de penetración de balde (kgf):

Ancho de balde standard:

Altura de carga (m):

Datos Operacionales

Altura de transporte (m):

Ancho de transporte (m):

Longitud de transporte (m):

Distancia entre ejes (m):

Altura de cabina (m):

Peso operativo (kg):

Luces

Delanteras:

Traseras:

Enganche

Elevador hidráulico
(Enganche de tres puntos):

Barra de tiro:

Categoría:

Juntas Inferiores:

Otros

Tracción:

Lastre:

Equipamiento de Serie

Cámara de retroceso:

Desacople hidráulico del balde desde la cabina:

Luces para trabajo nocturno:

Aire acondicionado:

Tercera vía hidráulica para pinche Levanta Rollo:

Joystick hidráulico:

Tandem

Tipo:

Espesor (mm):

Paso de cadena de accionamiento (mm):

Distancia entre ejes (mm):

Oscilación (°):

Tipo de cojinetes:

Vertedera

Tipo:

Dimensiones (mm):

Presión máxima de la hoja (eq. estándar)(kg):

Alcance máximo por fuera de las ruedas (mm):

Ángulo máximo para corte de talud (°):

Operaciones:

Elevación de la cuchilla:

Desplazamiento lateral:

Inclinación de la hoja:

Máxima elevación sobre el suelo (mm):

Desplazamiento lat. del centro del circulo (mm):

Desplazamiento lat. de la vertedera (mm):

Cantoneras:

Rieles:

Escarificador

Cantidad de uñas:

Ancho de trabajo (mm):

Barra de tiro:

Ripper:

Circulo

Tipo:

Diámetro externo (mm):

Rotación (continua)(°):

Soportes:

Espesor (mm):

Mando del circulo:

Hoja Topadora Frontal

Tipo:

Ruedas Compactadoras

Tipo:

Equipamiento Extra

Kit de rasca-barros:

Cerramiento inf. Completo:

Cerramiento tanque hidráulico:

Elementos Opcionales

Elevador hidráulico 3 puntos:

Enganche trasero para acoplado:

Aire acondicionado:

Techo parasol:

Cabina cerrada:

Elevador hidráulico:
Sí.
